法蘭松套限位傳力接頭性能用途及型號規格尺寸介紹

2017-3-26 8:48:56??????點擊：

法蘭松套限位傳力接頭性能用途及型號規格尺寸介紹

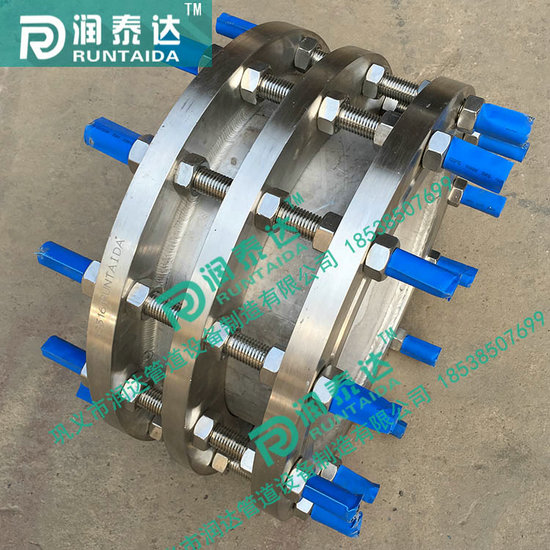

在管道運行中因為管道壓力的不穩定是管道補償接頭無法安裝使用正常壓力口徑的法蘭松套限位傳力接頭型號規格尺寸這中情況廠家就建議使用工地安裝耐高壓的法蘭松套限位傳力接頭型號規格尺寸。高壓DN1000法蘭松套限位傳力接頭性能用途由本體，密封圈，壓蓋，伸縮短管等主要部件組成該產品適用于兩邊均與法蘭連接的管道中安裝時調節產品兩端與法蘭的安裝長度，對角均勻擰緊壓蓋螺栓使用其成為一個整體并有一定的位移量方便安裝維修時根據現場時根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。

【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

【常用型號】VSSJAFG（CF）型單法蘭松套傳力接頭，VSSJAF（C2F）型雙法蘭松套傳力接頭，VSSJAFC（CC2F）型可拆式雙法蘭松套傳力接頭

【安裝說明】

A. 先把中間壓蓋螺母松開，使密封圈處于幾乎不能工作狀態，然后再調整短管，調整的尺寸按1/2ΔL為最佳，再調整好接頭，并去掉螺柱的第一個螺母，使管道通心，并使螺柱的頭對準管道法蘭孔，便可進行一端安裝。

B. 螺母加壓要對稱，逐步扭緊。

C. 再安另一端法蘭，方法類推。

D. 對稱逐漸壓緊壓蓋螺母，以適為可。

E. 工作時，發現局部密封不嚴，可在局部壓緊壓蓋螺母，以不泄漏為止，兩端密封不嚴，逐步擰緊法蘭兩端螺母，至不漏為止。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑D	螺栓孔中心圓直徑D1	n/個	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
